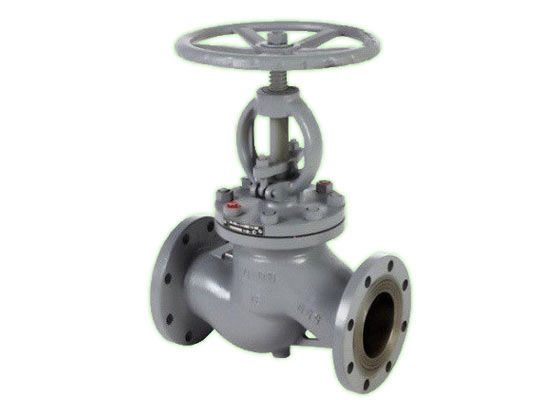

Клапан (вентиль) запорный

Вентиль стальной является запорным устройством для пара, воды, газообразных и жидких нефтепродуктов. Управление осуществляется поворотом штурвала (маховика). Не предназначен для плавного регулирования потока рабочей среды.
Технические характеристики

Характеристики

Маркировка

15с65нж (15с22нж)

Условный проход, DN (мм)

10 – 200

Номинальное давление, PN (МПа)

1.6 (4.0)

Рабочая среда

Вода, пар, аммиак, жидкие
и газообразные углеводороды,
нефть, нефтепродукты,
топливный и природный газ,
воздух и другие жидкости
и газы.

Давление гидроиспытаний, PN (МПа) по ГОСТ 53402-2009

2.4 (6.3)

Герметичность в затворе по ГОСТ 54808-2011

A, B, C (по заказу)

Присоединение к трубопроводу

фланцевое

Температура рабочей среды (°C)

не более 425

Температура окружающей среды (°C)

от -40 до +40

Направление подачи рабочей среды

под золотник
стрелка на корпусе

Установочное положение

любое

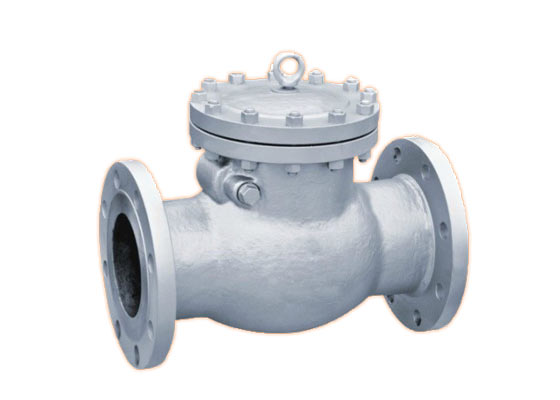

Клапан (затвор) обратный поворотный

Обратный поворотный клапан (затвор) предназначен для предотвращения обратных потоков рабочей среды (при транспортировке пара, воды, агрессивных и неагрессивных нефтепродуктов, слабоагрессивных и неагрессивных, а так же агрессивных газообразных и жидких сред, природного газа), Направление движения рабочей среды одностороннее и указано маркировкой на корпусе. Монтаж выполняется фланцами на вертикальном или горизонтальном участке трубопровода.
Технические характеристики

Характеристики

Маркировка

19с76нж (19с53нж)

Условный проход, DN (мм)

50 – 1200 (50 – 800)

Номинальное давление, PN (МПа)

1.6 (4.0)

Рабочая среда

Вода, пар, масло,
нефть, природный газ,
неагрессивные нефтепродукты,
неагрессивные и
слабоагрессивные жидкие
и газообразные среды,
по отношению к которым,
материалы применяемые
в клапанах коррозионностойкие

Испытательная среда

вода

Давление гидроиспытаний, PN (МПа) по ГОСТ 53402-2009

2,4 (6,3)

Присоединение к трубопроводу

под приварку или фланцевое

Класс герметичности по ГОСТ 54808-2011

F

Температура рабочей среды (°C)

от -40 до +425

Температура окружающей среды (°C)

от -40 до +40

Направление подачи рабочей среды

одностороннее, по маркировке
на корпусе

Материал корпусных деталей

сталь 25Л

Условия эксплуатации

У1, кат.1 (У1)

Установочное положение

на горизонтальном
трубопроводе крышкой
вверх, на вертикальном
трубопроводе по
направлению стрелки
корпуса вверх.
