Мембраны

Мембранные предохранительные устройства и предохранительные мембраны.

Мембранные предохранительные устройства (МПУ) и предохранительные мембраны предназначены для защиты оборудования от недопустимого повышения давления посредством сброса рабочей среды: воды, водяного пара, нефтепродуктов, хлора и других нейтральных и агрессивных сред, в том числе взрывоопасных, легковоспламеняющихся и токсичных. При опасном повышении давления в объектах мембраны разрушаются и освобождают необходимое проходное сечение для сброса давления. Они практически безынерционны и сохраняют полную герметичность до момента срабатывания. МПУ и предохранительные мембраны устанавливаются: • Вместо предохранительных клапанов, как самостоятельное предохранительное устройство; • Перед предохранительными клапанами, защищая предохранительные клапаны от воздействия рабочей среды и утечек через закрытый клапан; • После предохранительных клапанов для предотвращения воздействия рабочей среды со стороны сбросной системы; • Параллельно с предохранительными клапанами, если одними клапанами не обеспечивается требуемая пропускная способность систем сброса;
Технические характеристики

Характеристики

Материал корпуса

сталь 20, 09Г2С, 12Х18Н10Т

Условный проход, DN (мм)

10-1000

Конструктивное исполнение мембран

Разрывные мембраны МР (Прямого действия);

Хлопающие мембраны МХ (Обратного действия);

Мембраны с фторполимерным покрытием;

Мембраны с противовакуумной опорой;

Мембраны для низкого давления;

Номинальное давление, PN (МПа)

0,01-45,0

Рабочая среда

Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки

Температура рабочей среды (°C)

макс. до +450 °С

Температура окружающей среды (°C)

от -60 до +50 °С

Класс герметичности по ГОСТ 54808-2011

А

Установочное положение

любое

Направление подачи рабочей среды

по стрелке на корпусе

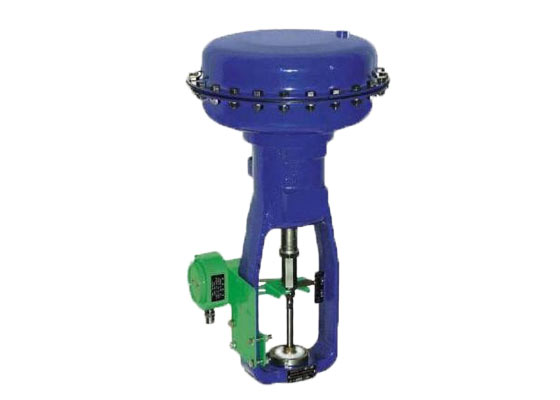

Мембранные исполнительные механизмы

Мембранные исполнительные механизмы (МИМ) предназначены для управления регулирующими и запорными органами исполнительных устройств в системах управления производственными процессами.
Технические характеристики

Характеристики

Пример маркировки

МИМ200-111-1430хх, МИМ250-111-1530хх, МИМ320-111-1730хх, МИМ320-111-1730хх, МИМ-К250-111-1530хх

Вид действия

Прямого действия/ Обратного действия/ Колебательного действия

Условное давление управляющего воздуха, PN (МПа)

2.5

Перестановочный диапазон условного хода выходного элемента, (МПа)

0.2 до 1.0

Температура окружающей среды (°C)

макс.от -40 до +40 °С

Примечание:

хх – Комплектование МИМ дополнительными блоками:



11 – без дополнительных блоков,

31 – ручной дублер,

41 – пневмопозиционер,

61 – пневопозиционер и ручной дублер,

71 - электропневмопозиционер,

91 - электропневопозиционер и ручной дублер

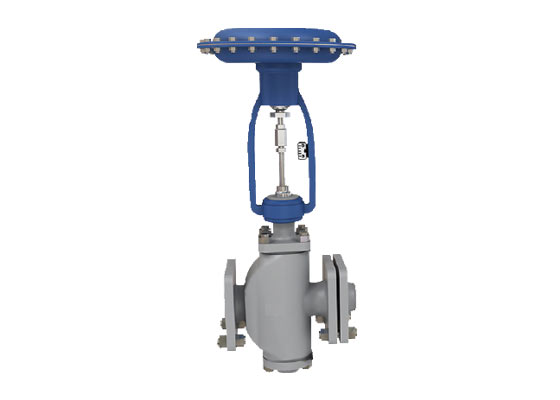

Клапаны запорно-регулирующие с мим

Клапаны предназначены для комплектования оборудования центральных и индивидуальных систем отопления, тепловых станций, а также для управления технологическими процессами с целью регулирования параметров расхода рабочей среды.
Технические характеристики

Характеристики

Пример маркировки

25с47нж, 25лс52нж, 25нж47нж2

Давление номинальное, PN (Мпа)

25.0

Диаметр номинальный, DN (мм)

15, 25, 50, 80, 100

Нечувствительность клапанов, не более, Мпа

3.0

Вид действия

нормально-открытые/ нормально-закрытые

Вид пропускной характеристики

линейная / равнопроцентная

Тип управления клапаном

мембранный исполнительный механизм (МИМ)

Условная пропускная способность Kvy (м3/час) в зависимости от DN:

DN15



0,1

0,16

0,25

Относительная утечка в затворе, δзатв не более от Kvy (в зависимости от DN):

0.005% (для DN25…DN100)

Присоединение к трубопроводу

фланцевое

Материал корпуса

сталь 25Л, 20ГЛ, 12Х18Н9ТЛ

Рабочая среда

Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки

Направление подачи рабочей среды

по стрелке на корпусе

Установочное положение на трубопроводе

любое, кроме положения приводом вниз

Температура окружающей среды (°C)

макс.от -60 до +40 °С (для 12Х18Н9ТЛ)

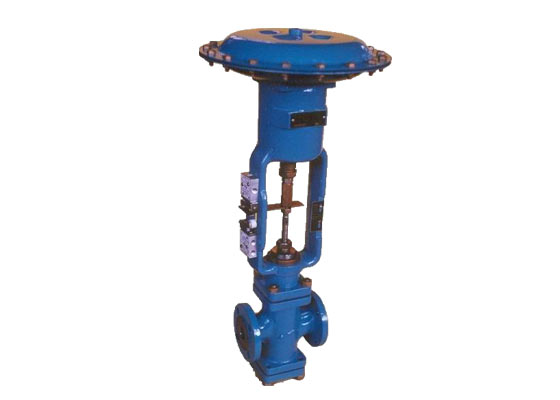

Клапаны регулирующие с мим

Клапаны предназначены для непрерывного регулирования расхода рабочей среды в системах управления технологическими процессами химических и других производств.
Технические характеристики

Характеристики

Пример маркировки

25с40нж, 25с50нж, 25нж42нж1

Давление номинальное, PN (Мпа)

40.0, 63.0

Диаметр номинальный, DN (мм)

15, 25, 40, 50, 80

Нечувствительность клапанов, не более, Мпа

3.0

Вид действия

нормально-открытые/ нормально-закрытые

Вид пропускной характеристики

линейная / равнопроцентная

Допустимый перепад давлений на клапане, МПа

25.0 (для DN15…DN50)

16.0 (для DN80)





Условная пропускная способность Kvy (м3/час) в зависимости от DN:

DN15



0,1

0,16

0,25

Относительная утечка в затворе, δзатв не более от Kvy (в зависимости от DN):

0.01% (для DN15)

0.05% (для DN25…DN80)

Присоединение к трубопроводу

фланцевое

Материал корпуса

сталь 25Л, 20ГЛ, 12Х18Н9ТЛ

Рабочая среда

Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки

Направление подачи рабочей среды

под золотник (по стрелке на корпусе)

Установочное положение на трубопроводе

любое, кроме положения приводом вниз

Температура окружающей среды (°C)

макс.от -60 до +40 °С (для 12Х18Н9ТЛ)
